TRY-8086KB微機原理與接口實驗儀

一、微機原理與接口實驗儀係統簡介

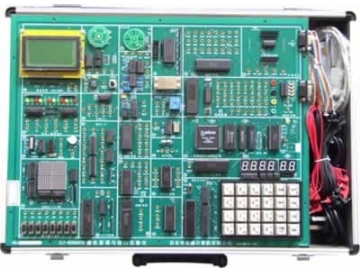

TRY-8086KB微機原理與接口實驗儀是《微機控製技術》、《十六位微機原理與接口》等課程教學的最佳配套實驗設備。在TRY-8086KA基礎上精心改版，以小係統、多功能、易擴展為設計思想，主板以《TRY-8086係列微機實驗指導書》實驗為主，增加地址總線、數據總線、控製總線引出和擴展單元（區），這樣學校可以從需要出發，選配擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。

二、微機原理與接口實驗儀係統組成：

·硬件：

（1）微機係統擴展：CPU（8088），係統控製芯片（1032），64K監控程序存儲器，64K用戶程序和數據存儲器（61256x2），64K實驗程序存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），8位開關邏輯電平輸入/輸出電路，單脈衝發生器，8MH時鍾分頻，16*16LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，打印口，用戶串行接口。

（3）常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；

（4）控製對象：喇叭、蜂鳴器、小型直流電機、步進電機、壓力傳感器、溫度傳感器、繼電器等；

（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司擴展模塊。

·軟件：

係統配置Win2000/xp等操作平台的微機仿真調試軟件，支持匯編、C語言編譯、調試。

·電源：

係統內置高性能直流穩壓電源。

·機箱：

係統配置輕便鋁合金箱子作為實驗儀機箱。

三、微機原理與接口實驗儀係統主要特點

（1）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，實驗係統自帶鍵盤、顯示電路和監控管理程序，在無PC機的情況下，同樣可以通過內存讀寫、單步、斷點、全速等方法調試實驗程序。

（2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（3）二次開發：係統將地址總線、數據總線、控製總線全部引出，主機板留有擴展單元，通過實驗係統調試用戶板。

四、微機原理與接口實驗儀實驗項目

軟件實驗：

硬件實驗：

擴展卡實驗（選配）☆

（1）POD2擴展卡主持以下實驗：

☆LM331V/F、F/V實驗

☆138譯碼

（2）POD4擴展卡主持以下實驗：

☆ISD1420語音錄放

（3）POD5擴展卡：

☆40芯鎖緊大孔引出，擴展主板以外接口芯片用。

說明：實驗項目打“☆”號為選配實驗。
