網孔型電力拖動變頻調速PLC綜合實訓考核裝置,雙麵四組型電子產品焊接與工藝實訓台
來源： 作者： 發布時間：2019-8-26 11:58:57

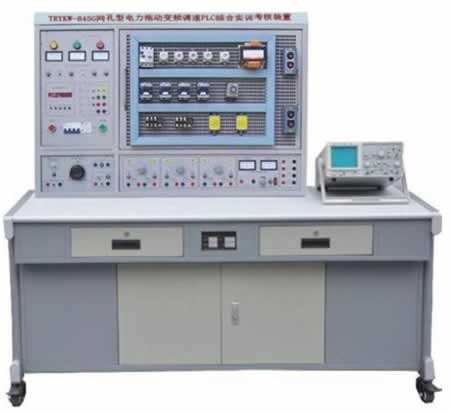

TRYKW-845G網孔型電力拖動變頻調速PLC綜合實訓考核裝置
一、網孔型電力拖動變頻調速PLC綜合實訓考核裝置簡介
TRYKW-845G網孔型電力拖動變頻調速PLC綜合實訓考核裝置包括交流和直流電動機的電力拖動，常用低壓電器及基本控製電路，同時增加了基於PLC和變頻器的電機基本控製線路，以及常用機床的控製線路。實訓設備外形美觀、結構合理、實訓內容豐富，實訓方法接近工業現場，實訓方法靈活，可擴展性強。網孔型電力拖動變頻調速PLC綜合實訓考核裝置適用於自動化專業與機電一體化專業開設的《電機及拖動基礎》《工廠繼電器接觸控製》《PLC原理及應用技術》等課程所開設的技能訓練。
二、網孔型電力拖動變頻調速PLC綜合實訓考核裝置特點：
1、采用網孔板結構，實訓方法靈活，接近工業現場，可增加元器件增加實訓內容，便於二次開發及功能擴展。
2、實訓裝置由電機、導軌、編碼器、測量儀表、PLC主機、變頻器等單元組成，實訓內容豐富。
3、安全保護措施合理、科學，外觀豪華、氣魄。
4、基於PLC及變頻器的電氣控製實訓項目，配備了MCGS組態軟件與計算機進行通信監控實訓運行狀態。
三、網孔型電力拖動變頻調速PLC綜合實訓考核裝置技術性能：
1、工作電源：三相四線（或三相五線）～380V±5%50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：200Kg
是、網孔型電力拖動變頻調速PLC綜合實訓考核裝置構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質麵板。
2、三相四線電源輸入：三隻紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控製。
3、設有450V指針式交流電壓表三隻，指示輸入三相電源線電壓。
4、安全保護：設有電壓型漏電保護器和電流型漏電保護器，並有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下複位按鈕方可再次啟動電源，確保設備和操作者人身安全。
5、實驗管理器：平時作為時鍾使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由於接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。
6、勵磁電源：直流220V/0.5A，具有短路保護
7、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護
8、連續可調交流電源：0-240V連續可調，具有短路保護
9、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護
10、磁盤電阻：90Ω四組，900Ω兩組
11、整流二極管：IN5408四隻
五、網孔型電力拖動變頻調速PLC綜合實訓考核裝置實訓操作桌：
鐵質雙層亞光密紋噴塑，桌麵為防火、防水、耐磨高密度板，設有抽屜和元件儲存櫃，結構堅固、造型美觀大方。
六、參考實訓項目配備元器件：
|
序號 |
名稱 |
數量 |
單位 |
序號 |
名稱 |
數量 |
單位 |
|
1 |
三菱FX1N-24mR-001型主機 |
1 |
台 |
15 |
保險座 |
6 |
隻 |
|
2 |
三菱FR-S520SE-0.4KW變頻器 |
1 |
台 |
16 |
鐵殼按鈕 |
2 |
隻 |
|
3 |
SC-09編程通訊電纜 |
1 |
條 |
17 |
信號燈 |
6 |
隻 |
|
4 |
通訊模塊及PLC編程軟件 |
1 |
套 |
18 |
接線端子排 |
5 |
隻 |
|
5 |
不鏽鋼電機導軌和光電編碼器 |
1 |
套 |
19 |
G型導軌 |
1 |
根 |
|
6 |
三相斷路器 |
1 |
隻 |
20 |
鈕子開關 |
3 |
隻 |
|
7 |
交流接觸器 |
6 |
隻 |
21 |
走線槽 |
2 |
米 |
|
8 |
熱繼電器 |
2 |
隻 |
22 |
尖嘴鉗 |
2 |
把 |
|
9 |
時間繼電器 |
2 |
隻 |
23 |
螺絲刀 |
4 |
把 |
|
10 |
三相雙投閘刀 |
1 |
隻 |
24 |
三相異步電動機（380V） |
2 |
台 |
|
11 |
三相閘刀 |
1 |
隻 |
25 |
三相異步電動機（220V） |
1 |
台 |
|
12 |
倒順開關 |
1 |
隻 |
26 |
直流並（他）勵電動機 |
1 |
台 |
|
13 |
BK變壓器 |
1 |
隻 |
27 |
三相雙速電機 |
1 |
台 |
|
14 |
行程開關 |
4 |
隻 |
28 |
三相同步清電動機 |
1 |
台 |
七、網孔型電力拖動變頻調速PLC綜合實訓考核裝置實訓項目：
（1）電機基礎實訓
1．直流並（他）勵電動機的認識實驗
2．直流並（他）勵電動機的空載實驗
3．直流並（他）勵電動機的工作特性
4．三相鼠籠異步電動機的認識實驗
5．三相鼠籠異步電動機的空載實驗
6．三相鼠籠異步電動機的工作特性
7．三相同步電動機的認識實驗
8．三相同步電機的空載實驗
9．三相雙速電機的認識實驗
（2）電機控製部分
直流並（他）勵電動機控製
1．電樞回路串電阻啟動及調速
2．電機正反轉及製動實驗
3．減壓啟動及降低電源電壓調速
三相異步電動機控製
1．三相異步電動機閘刀開關正轉控製線路
2．三相異步電動機接觸器點動正轉控製線路
3．三相異步電動機具有自鎖的正轉控製線路
4．三相異步電動機具有過找保護的正轉控製線路
5．三相異步電動機倒順開關控製正反轉控製線路
6．三相異步電動機接觸器聯鎖的正反轉控製線路
7．三相異步電動機按鈕聯鎖的正反轉控製線路
8．三相異步電動機按鈕接觸器複合聯鎖控製線路
9．工作台自動往返行程控製線路
10．三相異步電動機接觸器控製串聯電阻降壓起動線路
11．三相異步電動機時間繼電器控製串聯電阻降壓控製線路
12．三相異步電動機手動Y/△降壓起動
13．三相異步電動機接觸器控製Y/△降壓起動
14．三相異步電動機時間繼電器控製Y/△降壓起動
15．三相異步電動機QX3-13型Y/△自動起動控製線路
16．三相異步電動機的多地控製
17．三相異步電動機半波整流能耗製動控製線路
18．三相異步電動機全波整流能耗製動控製線路
19．C620車床電氣控製線路
20．三相異步電動機手動降壓起動
21．三相異步電動機單相運行反接製動控製線路
22．電動葫蘆電氣控製線路
23．C6163車床電氣控製線路
24．三相異步電動機控製電路聯鎖控製線路
25．三相異步電動機主電路聯鎖控製線路
三相同步電機控製
1．同步電機正轉控製電路
2．同步電動機的能耗製動控製線路
三相雙速電機控製
1．雙速電機手動變速控製線路
2．接觸器控製雙速電機的控製線路
3．時間繼電器控製雙速電機的控製線路
（3）基於PLC下的電機控製實訓
1．PLC控製的三相異步電動機正反轉控製
2．PLC控製的三相異步電動機Y/△啟動控製
3．PLC控製的三相異步電動機降壓啟動控製
4．PLC控製的三相異步電動機能耗製動控製
5．C620車床電氣控製線路
6．C6263車床電氣控製線路
7．電動葫蘆電氣控製線路
（4）基於變頻器的電機拖動與控製實訓
1．變頻器功能參數設置與操作
2．變頻器報警與保護功能
3．多段速度選擇變頻調速
4．外部端子點動控製
5．控製電機正反轉運動控製
6．控製電機運行時間操作
7．瞬間停電變頻器參數設定
8．外部電壓變頻調速
9．三相異步電動機的變頻開環調速
（5）PLC、變頻器的電機拖動與控製實訓
1．基於PLC通信方式的多段速選擇變頻調速
2．基於PLC通信方式的變頻器開環調速
3．基於PLC通信方式的變頻器閉環調速

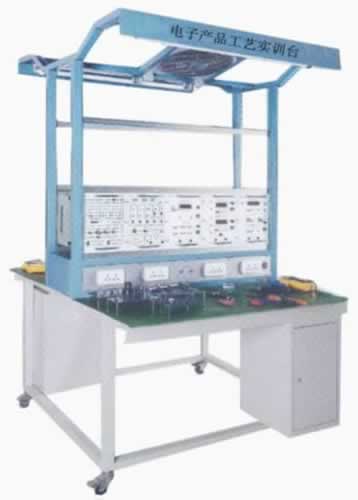

TRYGY-01G雙麵四組型電子產品焊接與工藝實訓台
一、電子產品焊接與工藝實訓台功能簡介：
TRYGY-01G 雙麵四組型電子產品焊接與工藝實訓台是通過實訓使學生掌握電子產品的工藝設計知識，並通過電子產品自我製作，掌握基本技能要求，如：安全操作、元器件及其封裝的識別、元器件的安裝、手工焊接、調試、故障排除、產品質量保證等實踐動手能力；通過波峰焊（接插件焊接技術）了解傳統電子產品組裝技術，掌握波峰焊基本工藝流程。通過SMT（表麵貼裝技術）了解先進電子組裝技術，掌握SMT基本工藝流程，並親身感受先進製造工藝。電子產品焊接與工藝實訓台是高度仿真的電子工藝生產線，目的是滿足學生電子製作，電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實驗要求。為學生自主學習、合作學習、研究性學習提供必要設備，培養學生的實踐能力和創新能力。電子產品焊接與工藝實訓台適合技工學校、職業培訓學校、職教中心、鑒定站/所、電子類專業《電子工藝》課程的教學鑒定考核。
電子產品焊接實訓台,電子工藝實訓設備,電子組裝技術實訓裝置
二、電子產品焊接與工藝實訓台特點
1．靈活性用戶可根據所提供的資源並結合本學校教材現難易程度自行選定實訓的內容。此實訓台可作手工焊實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓等。
2．綜合性可做為電工、模擬電子、數字電子、機電等專業課程的實訓。本實訓台配備實訓過程中所需要的工具、實訓線路板及元器件。
3．經濟性此實訓台為雙人座，每個工位裝有電風扇、照明日光燈、看板（用來夾資料）、儀表台、插座，工具櫃、電烙鐵。學生在這裏可以仿真生產過程（如：工藝流程的編製、線路板的焊接、線路板的調試、整體產品的組裝），組裝後的裝配線安全、可防靜電。
4．創新性此產品提供了多種電子元器件和電子產品裝配工具，不但能錘煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發，以培養學生的創新能力。
5．配套實訓資料全：每塊所提供的實訓板都有元器件清單，焊接元器件的裝配圖，調試指導書，完成學生的對認識、設計、焊接、調試、檢修等多種技能的實訓。
三、電子產品焊接與工藝實訓台技術性能：
1.輸入電源:三相四線220V±10%50Hz
2.工作環境:溫度-10℃~+40℃相對濕度＜85%(25℃)海拔＜4000m
3.裝置容量:＜200VA
4.外形尺寸:1100mm*1300mm*2000mm(四人座)
四、電子產品焊接與工藝實訓台基本配置及功能：
實訓裝置由實訓台、電源櫃、實訓線路板、元件包、工具套件等組成。
（一）實訓台
實訓台上方裝有電風扇、照明日光燈、中間是看板、儀表台、插座、工具櫃、電烙鐵和元件盒。
（二）電源櫃
可同時供10個實訓台的電源。
（三）實訓線路板（4套/台）
每套配16項電子專業技能訓練散件（專用線路板）
1.簡易催眠器元件包
2.簡易正弦波信號發生器
3.360tres型萬用表元件包
4.六位數顯電子鍾元件包
5.無線對講電路板元件包
6.多路穩壓輸出電源套件
7.聲光控開關套件
8.1.5V點亮LED閃燈套件(帶殼)
9.觸摸開關套件
10.MP3MP4通用充電器套件
11.220V1W長壽命卡口LED節能燈套件
12.簡易門鈴套件
13．新板簡易金屬探測
14．小兔子眨眼睛套件
15．1.5V升壓9V套件
16．聲控小夜燈套件
（四）工具套件（4套/台）
配常用的萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、恒溫烙鐵、熱風台、焊錫絲、吸錫器，同時也可以為用戶代辦其它實訓器材。
五、電子產品焊接與工藝實訓台實訓項目電子產品焊接與工藝實訓台
1.簡易催眠器的焊接與調試
2.簡易正弦波信號發生器的焊接與調試
3.360tres型萬用表的焊接與調試
4.六位數顯電子鍾的焊接與調試
5.無線對講電路板的焊接與調試
6.多路穩壓輸出電源的焊接與調試
7.聲光控開關的焊接與調試
8.1.5V點亮LED閃燈的焊接與調試
9.觸摸開關的焊接與調試
10.MP3MP4通用充電器的焊接與調試
11.220V1W長壽命卡口LED節能燈的焊接與調試
12.簡易門鈴的焊接與調試
13．新板簡易金屬探測器的焊接與調試
14．小兔子眨眼睛的焊接與調試
15．1.5V升壓9V的焊接與調試
16．聲控小夜燈的焊接與調試
