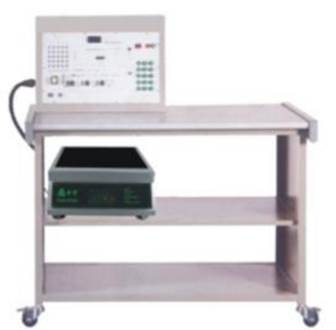

TRY-JD05-電烤箱維修技能實訓考核裝置

一、電烤箱維修技能實訓考核裝置產品概述

“電烤箱維修技能實訓考核裝置”依照中華人民共和國勞動和社會保障部發布的《“家用電熱器具與電動器具維修工（初、中、高級）”職業技能實訓和鑒定設備技術規範》，按照職業教育的教學和實訓要求而研製的。適合高職院校、職業學校的應用電子技術、電子電器應用與維修等相關專業課程的實訓教學。

本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中電磁類維修實操，初級、中級技能鑒定考核。

二、電烤箱維修技能實訓考核裝置係統特點

1.配套性  本實訓裝置采用電氣控製與實物分離設計，能清晰展示電氣部分與執行機構的關係，電氣控製采用微處理器集成電路，對象為機械實體結構，並能夠方便準確測試到相關的電壓、電流等參數，各實訓部件之間連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要能滿足各類學校的相應課程的實訓教學。

2.實用性  本裝置具有實訓考核功能，根據技能鑒定要求，教師可以很方便的設置隱蔽故障，學生能夠更多的接觸到典型的電烤箱故障，進行排故訓練，提高學生的排故能力，完成學生對認知、安裝、調試、維修等多種技能的實訓；並能進行考核及記錄誤排次數，對學生進行更公正的評定。

3.綜合性  實訓內容豐富，工作原理清晰明確，使學生能夠盡可能多的接觸和掌握電烤箱的工作方式，提升學生的綜合能力和維修技能。

三、電烤箱維修技能實訓考核裝置技術性能

1.輸入電源：單相三線～220V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜2kVA

四、係統組成

本實訓裝置由電烤箱實物、實訓線路板模塊、手動考核係統三部分組成。

1.電烤箱實物：主要由箱體、電熱元件、調溫器、定時器和功率調節開關等構成。其箱體主要由外殼、中隔層、內膽組成三層結構，在內膽的前後邊上形成卷邊，以隔斷腔體空氣；在外層腔體中充填絕緣的膨脹珍珠岩製品，使外殼溫度大大減低；同時在門的下麵安裝彈簧結構，使門始終壓緊在門框上，使之有較好的密封性。

2.實訓線路板：主要有電源、單片機控製電路、數碼顯示電路、實物控製電路組成。

3.手動考核係統：由手動設置故障箱和手動排故電路組成；故障設置機構采用隱蔽式設計，學生可根據故障現象通過排故單元排除故障。

五、實訓項目

1.電烤箱的拆裝

2.電烤箱主要器件的拆裝、認識

3.電烤箱電源故障分析與排除

4.電烤箱能加熱，加熱指示燈不亮故障分析與排除

5.電烤箱加熱指示燈亮，不加熱故障分析與排除

6.電烤箱加熱指示燈不亮且不加熱故障分析與排除

7.電烤箱不能定時加熱故障分析與排除實訓

8.電烤箱LED數碼管指示缺筆故障分析與排除實訓

9.電烤箱LED數碼管缺位指示故障分析與排除實訓

10.電烤箱LED數碼管不顯示故障分析與排除實訓

11.電烤箱功率偏低故障分析與排除

TRY-8645通信原理實驗箱

一、通信原理實驗箱產品簡介

現代通信技術實驗平台是針對電子和通信工程類專業學生，係統完成《通信原理》等現代通信技術相關課程實驗專門研製的實驗平台。

該實驗平台最大的特點是係統性強，它真實再現了：信源的模數轉換、模擬調製、信道仿真、模擬解調、信宿的數模轉換的頻帶傳輸過程；光纖傳輸、幀同步位同步、糾錯譯碼、解複接、信宿的數模轉換的基帶傳輸過程；信源、信源編碼、碼分複用、傳輸、碼分解複用、信源譯碼、信宿的移動傳輸過程；

實驗平台全部采用模塊化結構，各模塊既能完成完整通信係統中對應單元部分實驗，又能由學生用單元模塊構建一個完整通信係統進行係統實驗，從而有助於學生理解通信係統中各要素的作用；實驗平台把通信係統中涉及的基本電路、終端編譯碼、調製解調、信道傳輸等重要的理論安排了相應的實驗內容；實驗平台既有基礎性實驗，又有采用新技術新器件（FPGA、DSP）等提高型實驗，從而完成一個理論驗證性、綜合性、二次開發性，由低向高的係統學習過程。通過這些實驗能夠促進學生對《通信原理》課程內容的理解、掌握，並使學生對通信係統、當今新技術、工程實現有一個較全麵的了解。係統采用“主板+實驗模塊”相結合的靈活結構，便於學校選擇、定製、增加功能、硬件升級。

二、通信原理實驗箱技術指標

1、采用了“底板+實驗模塊”的結構，不僅按實驗內容與功能將電路模塊化，而且各個模塊獨立設計，能方便地組合進行單元實驗和多種單/雙工通信係統實驗。

2、實驗模塊的輸入輸出信號都采用鉚孔開放出來，由實驗者根據實驗需要進行連接組合，增強實驗者的參與性。

4、每個實驗模塊都采用有機玻璃覆蓋保護，方便實驗室管理。

5、實驗中的重要參數都可以調節或設置，方便實驗者分析對比。

6、可完成單元、係統實驗幾十項，涵蓋了終端編譯碼、線路編譯碼、調製解調、光纖、移動等方麵的內容。

7、內置函數信號源、數字信號源、電話接口、計算機接口、同軸電纜信道、兩個收發一體光端機信道、音頻功放等功能模塊，詳細見“係統組成” 項。

8、內置4組穩壓電源，全部具有短路軟截至保護自動恢複功能，並提供電源輸出接口。

9、係統涉及了計算機通信、MS51、DSP、CPLD等多種技術，並留有開發接口，二次開發性強。

三、實驗類型

A.通信原理部分

第一部分 基礎實驗

實驗1  單片模擬信號源實驗

實驗2  模擬信號源實驗

實驗3  CPLD可編程邏輯器件實驗

實驗4  接收濾波放大器實驗

實驗5  計算機USB實驗

實驗6  數字光纖通信實驗（選作）

第二部分 原理實驗

實驗1  基帶信號的常見碼型變換實驗

實驗2  抽樣定理及其應用實驗

實驗3  PCM編譯碼係統實驗

實驗4  ADPCM編譯碼係統實驗

實驗5  CVSD編譯碼係統實驗

實驗6  FSK（ASK）調製解調實驗

實驗7  相位鍵控PSK（DPSK）調製解調實驗

實驗8  數字同步技術實驗

實驗9  眼圖觀察測量實驗

實驗10  線路成形與頻分複用

實驗11 時分複用與解複用

實驗12 碼分複用與解複用

實驗13  數字頻率合成實驗

實驗14  AMI/HDB3編譯碼實驗

實驗15  編譯碼及糾錯能力驗證實驗

實驗16  漢明碼編譯碼及糾錯能力驗證實驗

實驗17  漢明、交織碼編譯碼及糾錯能力驗證實驗

實驗18  循環碼編譯碼及糾錯能力驗證實驗

第三部分 綜合實驗

實驗1  信源、PCM、HDB3傳輸係統實驗

實驗2  信源、PCM、漢明碼傳輸係統實驗

實驗3  信源、PCM、漢明、交織碼傳輸係統實驗

實驗4  信源、CVSD、漢明碼傳輸係統實驗

實驗5  信源、CVSD、漢明、交織碼傳輸係統實驗

實驗6  信源、時分複接/解複接係統實驗

實驗7  信源、碼分複接/解複接係統實驗

第四部分 設計實驗

實驗1  PCM時序控製實驗

實驗2  CMI編譯碼實現實驗

實驗3  絕對/相對碼轉換實驗PC機數據、PSK傳輸係統實驗

實驗4  PC機數據、FSK傳輸係統實驗

實驗 5  碼型變換、基帶編碼開發實驗

四、標準配置表

實驗模塊：標準配置

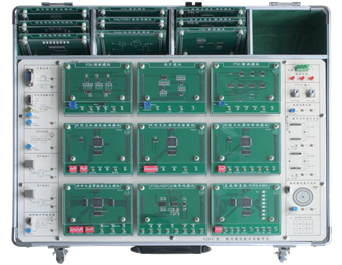

六、通信原理實驗箱產品圖片
