模擬電廠供配電實訓係統
來源： 作者： 發布時間：2024-4-27 10:10:37

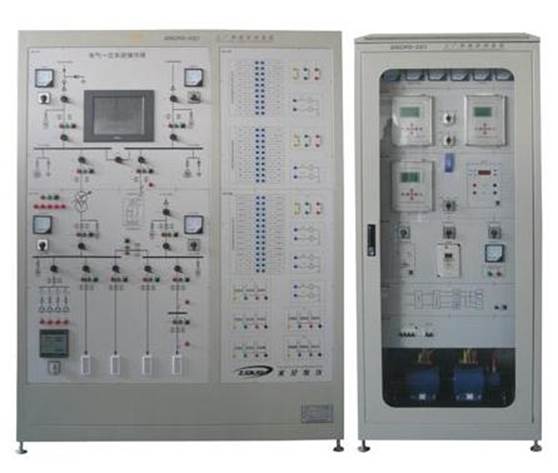

TRY-DCM01型 模擬電廠供配電實訓係統
一、模擬電廠供配電實訓係統 概述
模擬電廠供配電實訓係統結合《工廠供電》和《供配電技術》課程研發生產的。該電廠供配電實訓係統主要對教材中的35kV的總降壓變電所、10kV的高壓配電所及... TRY-DCM01型 模擬電廠供配電實訓係統結合《工廠供電》和《供配電技術》課程研發生產的。該電廠供配電實訓係統主要對教材中的35kV的總降壓變電所、10kV的高壓配電所及車間用電負荷的供配電線路中涉及的微機保護測控裝置、無功自動補償裝置、智能采集模塊以及工業人機界麵等電氣一次、二次、控製保護等重點教學內容進行設計開發的，通過在本實訓裝置中的技能訓練能在深入理解專業知識的同時，培養學生的實踐技能。並且本套實訓裝置還有利於學生對變壓器、電動機組、電流互感器、電壓互感器、模擬表記、數字電秒表及開關元器件工作特性和接線原理的理解和掌握。
二、模擬電廠供配電實訓係統 特點
（1）. 原動機調速屏
2. 發電機勵磁調節屏
3. 準同期並網屏
4. 兩麵線路保護屏
5. 發電機組變保護屏
6. 變壓器保護屏（分做兩麵屏）
7. 負荷屏
8. 現地單元屏
9. 計算機操作台
(2). 各組成單元功能簡介:
原動機調速屏可以真實模擬水輪機或汽輪機的啟動特性,調速特性和控製特性,能實現啟動、空載、負載、功率分配與調節。
發電機勵磁調節屏能滿足發電機的各種運行要求，具有恒UF、恒IL、恒Q、恒COSφ等四種運行方式，具有發電機空載定子過壓保護、*大勵磁電流瞬時限製、反時限延時過勵限製、欠勵限製、無功過載延時限製等。可針對係統靜態和動態穩定性進行觀察和控製。勵磁方式可以選擇手動或自動，還可以選擇他勵或自並勵，勵磁調節的控製參數可以在線修改，能*大限度地滿足教學靈活多變的要求。
準同期並網屏可以實現同步發電機與係統同期並網操作，可以進行微機自動準同期並網或手動並網實驗。
線路保護屏模擬輸電線路的保護，具有微機保護裝置，可以進行電流、電壓、方向等保護實驗。兩套線路保護屏可以將線路串聯或並聯起來進行實驗。
發電機組變保護
變壓器保護屏中三繞組變壓器中壓側通過降壓變壓器與無窮大電源相聯，可以實現雙側電源對低壓側供電。三繞組變壓器可以配置完善的變壓器差動主保護和後備保護。
負荷屏用於實驗的負荷。
現場單元可以對實驗進行監測和顯示。
操作台通過微機可對實驗進行操作。
三.模擬電廠供配電實訓係統完成的實驗內容
1.基本運行操作
發電機組開機至空載運行的頻率調節操作、勵磁係統的起勵建壓及機組空載運行的電壓調節、手動或自動準同期並網、有功功率和無功功率的調節、勵磁係統的強勵、過勵和欠勵限製，勵磁係統調差特性、發電機組正常停機及事故停機、發電機組緊急事故停機等。以及發電機、變壓器、輸電線路等的短路故障模擬及電壓、電流保護、三段式距離保護、差動保護、重合閘等操作。
四、技術條件
1.輸入電源：三相四線AC380V±10% 50±2%Hz
2.整機容量：≤3kVA
3.主控屏尺寸：1350mm×700mm×1900mm
4.控製櫃尺寸： 900mm×700mm×1900mm
5. 模擬電廠供配電實訓係統提供RS-485和以太網兩種通訊接口；標準MODBUS通訊協議。微機保護裝置測量元件精度：刻度誤差：不大於1%；測量電流：0.2級；母線電壓：0.2級；輸出精度：0.2級；頻率：0.01Hz；P、Q、COSΦ；0.5級；通訊分辨率：不大於1ms。
五、模擬電廠供配電實訓係統 實訓項目
（1）. 綜合分析實訓
1. 電力係統故障前、後潮流計算分析，切機甩負荷實訓；
2. 電力係統實時監控，電力係統有功、無功功率分配實訓；
3. 無調節勵磁（有調節勵磁）時的功率特性和功率極限的測定，單回路、雙回路功率和功角關係實訓；
4. 短路類型，故障切除時間，有無勵磁、線路重合閘等對電力係統穩定性的影響實訓；
5. 機組調相運行，進相運行等實訓。
（2） 綜合驗證實訓
1. 發電機各類保護，例如：發電機差動保護、複合電壓過流保護、定子繞組過電壓保護、過負荷保護、失磁保護等；
2. 變壓器各類保護，例如：差動保護中TA接線方式、變壓器的內部短路、外部短路、變壓器的瓦斯保護等；
3.輸電線路各類保護，例如：三段式距離保護、電流、電壓保護、零序保護的配合實訓、*大*小正常運行方式對保護的影響實訓。重合閘前（後）加速實訓、方向性保護等實訓；
4. 自動裝置如備用電源自動投入、自動按低周減載等實訓。
(3). 微機監控係統實訓：監控係統采用實際發電廠的監控界麵，通過各種測控裝置采集各測量點的電流、電壓、有功功率、無功功率、頻率、發電機轉速以及勵磁電壓、電流等，按照實驗要求可進行數據處理；進行實驗係統圖繪製，對實驗過程進行監視、控製、調整，實現電力係統“四遙”功能。
(4)．安全性
本電力係統實訓裝置融合了錯誤操作安全偵別係統，如控製回路斷線、錯誤操作信號告警功能。
(5).工廠供電電氣接線圖的認知
（1）電力自動化實驗設備電氣主接線模擬圖的認知
（2）觸摸屏的正確操作
（3）電氣主接線圖的認知
（4）電流互感器與電壓互感器的接線方式
（5）變壓器有載調壓
（6）線路停送電操作
（7）變壓器倒閘操作
（8）母線倒閘操作
（9）模擬係統正常、*大、*小運行方式
（10）模擬係統短路
（11）電秒表的正確操作
（12）微機線路保護參數整定操作
（13）無時限電流速斷保護
（14）帶時限電流速斷保護
（15）定時限過電流保護
（16）反時限過電流保護
（17）運行方式對保護靈敏度的影響及靈敏度校驗
（18）電流電壓連鎖保護
（19）變頻器參數整定操作
（20）變頻器的開環調速實訓
（21）三相異步電動機的啟動方式
（22）模擬電動機出口短路
（23）微機電動機保護參數整定操作
（24）高壓電動機的速斷保護
（25）高壓電動機的反時限過流保護
（26）發電機勵磁調節實驗
（27）備用電源自動投入參數整定操作
（28）備用電源自動投入條件測試
（29）進線備投實驗
（30）母聯備投實驗
（31）無功自動補償功能
（32）變壓器電流速斷保護
（33）變壓器過電流保護
（34）變壓器輕瓦斯保護
（35）變壓器重瓦斯保護
（36）變壓器過負荷保護
