流體流動阻力測定實驗裝置

來源：    作者：    發布時間：2021-3-18 10:15:04

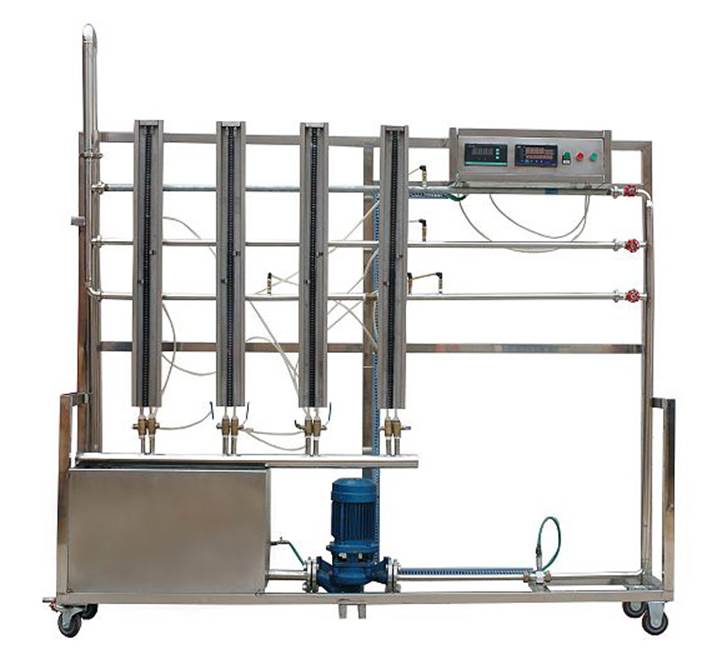

TRY-ZLLT型 流體流動阻力測定實驗裝置

一、流體流動阻力測定實驗裝置 功能：
流體流動阻力實驗裝置 技術指標說 明 裝置特點 實驗裝置數據穩定,重現性好,能給實驗者較明確的流體阻力概念。 2、整個裝置美觀大方,結構設計合理,具備強烈的....
1、測定流體流經突擴、突縮和閥門時的局部阻力係數。
2、測定流體流經粗糙管及光滑管時的沿程阻力係數。
3、通過實驗了解流體流動中能量損失的變化規律。
4、測定直管摩擦係數λ與雷諾數Re之間的關係。

二、流體流動阻力測定實驗裝置 主要配置：
蓄水箱、供水泵、流量計、光滑管、粗糙管、局部阻力管、測壓頭、壓差板、管路、閥門、實驗台架及控製屏等。
三、流體流動阻力測定實驗裝置 技術參數：
1、蓄水箱：不鏽鋼材質，容積約30L。
2、水泵：采用20SG2.5-15G型管道離心泵，額定功率：0.37KW，轉速：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，揚程：15m。
3、流量測量：采用管道式轉子流量計測量，連接方式：法蘭，（或據客戶要求選用渦輪流量計）。
4、光滑管：優質不鏽鋼光滑管，管徑20mm、管長1.4m。
5、粗糙管：工業鍍鋅管，管徑20mm、管長1.4m。
6、局部阻力管：優質不鏽鋼管，含突擴、突縮段及閥門段，管徑25mm及40mm。
7、實驗台架為304精致不鏽鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
8、尺寸：1800×500×1700mm。
